¿Tu tele ha decidido dejar de funcionar de repente? ¿No enciende, hace ruidos extraños o se apaga sola? ¡No te preocupes! En muchos casos, el culpable es la fuente de alimentación. La buena noticia es que repararla puede ser más sencillo de lo que crees, incluso si no eres un experto en electrónica. En esta guía completa de como reparar fuente de alimentacion tv, te llevaré paso a paso por todo el proceso, desde entender qué es la fuente de alimentación hasta reemplazar los componentes defectuosos. ¡Vamos a darle vida a tu televisor!

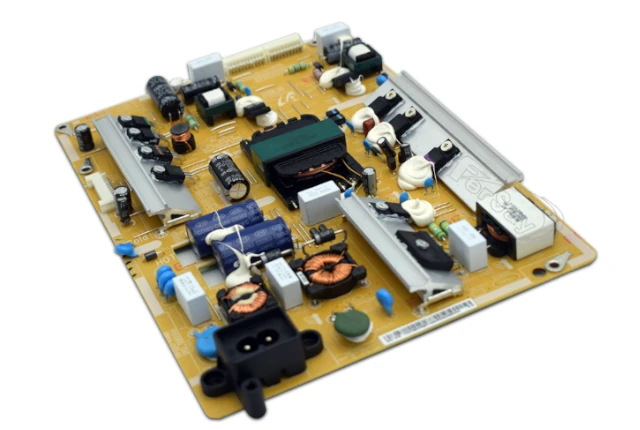

¿Qué es la Fuente de Alimentación y por Qué es Esencial en tu TV?
Imagina la fuente de alimentación como el corazón de tu televisor. Es la encargada de convertir la corriente alterna (CA) de tu enchufe (120V o 220V) en las distintas corrientes continuas (CC) de bajo voltaje que necesitan todos los componentes internos del televisor para funcionar. Sin ella, tu tele sería como un coche sin motor: simplemente no arrancaría.
¿Qué hace exactamente la fuente de alimentación?
- Transformación: Reduce el voltaje de entrada (120V o 220V) a niveles más seguros y manejables (5V, 12V, 24V, etc.).
- Rectificación: Convierte la corriente alterna (CA), que cambia de dirección constantemente, en corriente continua (CC), que fluye en una sola dirección.
- Filtrado: Suaviza la corriente continua para eliminar fluctuaciones y ruido eléctrico que podrían dañar los componentes sensibles del televisor.
- Regulación: Mantiene un voltaje de salida estable, incluso si el voltaje de entrada fluctúa.
¿Qué pasa si la fuente de alimentación falla?
Te encontrarás con problemas como:
- El televisor no enciende en absoluto: La fuente no proporciona energía a los circuitos.
- Se apaga de repente o se reinicia: La fuente no puede mantener un voltaje estable.
- Ruidos extraños: Zumbidos o chirridos indican problemas en los componentes de la fuente.
- Problemas con la imagen o el sonido: Distorsiones, parpadeos o falta de color pueden ser causados por una fuente defectuosa.
¿Cómo identificar la fuente de alimentación en tu TV?
Suele ser una placa de circuito dentro del televisor, cerca del punto donde se conecta el cable de alimentación. Si te sientes cómodo, puedes abrir la carcasa del televisor (siempre desenchufado) para localizarla. Pero recuerda, ¡manipular componentes electrónicos puede ser peligroso si no sabes lo que estás haciendo! Si no estás seguro, es mejor dejarlo en manos de un profesional.
Herramientas y Materiales para Reparar Fuente de Alimentacion TV
Antes de ponernos manos a la obra, asegúrate de tener a mano las siguientes herramientas y materiales:
Diagnóstico de Fallas Comunes en la Fuente de Alimentación
Antes de empezar a desmontar el televisor, es importante identificar qué tipo de fallo tiene la fuente de alimentación. Aquí te presento los problemas más comunes y sus posibles causas:
Síntomas de Problemas en la Fuente de Alimentación:
- El televisor no enciende: Este es el problema más evidente. Antes de entrar en pánico, verifica si el cable de alimentación está bien conectado y si hay corriente en el tomacorriente. Si todo parece estar en orden, es posible que tengas un fusible quemado en la fuente de alimentación. Los fusibles son componentes de seguridad diseñados para proteger el circuito de sobrecargas.
- El televisor se apaga repentinamente: Esto puede ser frustrante, especialmente en medio de tu programa favorito. Un condensador electrolítico defectuoso es un sospechoso habitual en este caso. Estos componentes almacenan energía y pueden hincharse o incluso explotar cuando fallan.
- Ruidos extraños: Zumbidos, silbidos o chasquidos provenientes del televisor suelen indicar problemas en la fuente de alimentación. Un transformador con problemas o un componente suelto que vibra pueden ser los culpables.
- Problemas de imagen o sonido: Si la imagen parpadea, se distorsiona o desaparece por completo, o si el sonido se corta o se distorsiona, la fuente de alimentación podría estar suministrando un voltaje inestable.
Pasos para Reparar Fuente de Alimentacion TV
⚠️ ¡Peligro: Alto Voltaje! ⚠️
Antes de empezar, es CRUCIAL que tomes precauciones. Los televisores modernos almacenan altos voltajes en los condensadores, incluso después de desconectarlos. ¡Una descarga eléctrica puede ser mortal!
Descarga los Condensadores:
- Desconecta el televisor de la corriente. Espera al menos 30 minutos para que los condensadores se descarguen.
- Localiza el condensador principal de la fuente de alimentación. Suele ser grande y cilíndrico.
- Utiliza un destornillador con mango aislado y una resistencia de alto voltaje (10kΩ o más) para crear un cortocircuito entre los terminales del condensador. ¡Hazlo con cuidado! Escucharás un chasquido o chispa cuando se descargue.
¡Ahora sí, manos a la obra!
1. Prepara tu Espacio de Trabajo:
- Despeja una superficie amplia y bien iluminada.

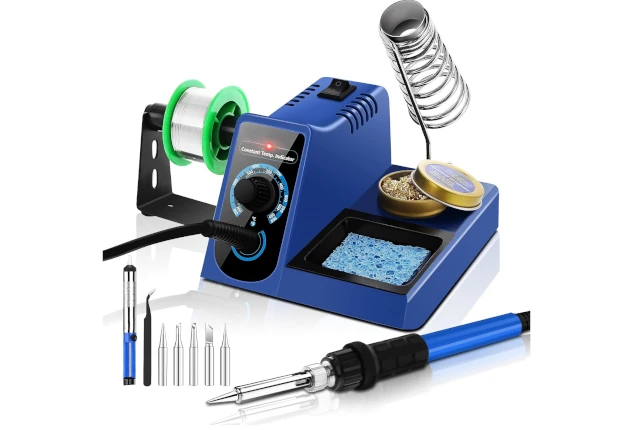

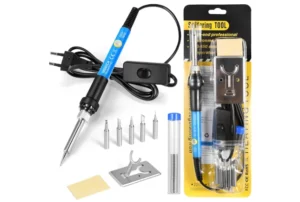

- Reúne tus herramientas: Destornilladores (Phillips y planos), multímetro, soldador, desoldador (si es necesario), pinzas, guantes de látex (opcional).
2. Abre la Carcasa del TV:
- Desconecta todos los cables (antena, HDMI, etc.).
- Retira los tornillos de la parte trasera del televisor.
- Abre la carcasa con cuidado. ¡Algunos modelos tienen pestañas o clips adicionales!
- Toma fotos de la ubicación de los cables y componentes para ayudarte a volver a montarlo todo.
3. Localiza la Fuente de Alimentación:
- Suele estar en la parte inferior o lateral del televisor.
- Es una placa de circuito impreso con transformadores, condensadores, diodos y otros componentes.
4. Inspección Visual Detallada:
- Busca:
- Condensadores hinchados o abombados.
- Fusibles quemados (se ven oscuros o rotos).
- Componentes con marcas de quemaduras o decoloración.
- Soldaduras frías (grietas o aspecto opaco).
5. Pruebas con el Multímetro:
- Comprueba los fusibles: Pon el multímetro en modo continuidad y toca los extremos del fusible. Si pita, está bien. Si no, está fundido y debes reemplazarlo.
- Mide los voltajes: Consulta el diagrama de la fuente de alimentación (si lo tienes) para identificar los puntos de prueba y los voltajes esperados. Compara tus mediciones con los valores del diagrama. (Yo busco los diagramas en esta pagina Club de Diagramas)
6. Reemplaza los Componentes Defectuosos:
- Desuelda el componente dañado.
- Suelda el componente nuevo en su lugar. ¡Asegúrate de respetar la polaridad de los condensadores y diodos!
7. Montaje y Prueba Final:
- Vuelve a colocar todos los componentes y cables en su lugar.
- Cierra la carcasa del televisor.
- Conecta el televisor a la corriente y enciéndelo. 🤞
¡Si todo ha ido bien, tu televisor debería volver a la vida! 🎉
Consejo Extra: Si no te sientes seguro reparando la fuente de alimentación tú mismo, busca un técnico cualificado. ¡La seguridad es lo primero!
Consejos Adicionales y Solución de Problemas
- Prevención de futuras fallas: Para evitar problemas en el futuro, asegúrate de que tu televisor esté bien ventilado y evita exponerlo a temperaturas extremas.
- Si la reparación no funciona: Si después de seguir estos pasos tu televisor sigue sin funcionar, es posible que el problema sea más complejo y requiera la ayuda de un profesional.
- Limpieza: Aprovecha para limpiar el interior del televisor con un pincel suave y aire comprimido.
¿Cuándo es Mejor Acudir a un Profesional?
Si no te sientes seguro manipulando componentes electrónicos o si el problema parece ser más complejo de lo que esperabas, no dudes en buscar la ayuda de un técnico cualificado. ¡La seguridad es lo primero!
⚡ Advertencia de Seguridad ⚠
Recuerda que la manipulación de componentes electrónicos y corrientes eléctricas puede ser peligrosa. Si no tienes experiencia, es mejor dejar la reparación en manos de un profesional.
Productos Recomendados en Amazon
[Enlaces de afiliado a Amazon para herramientas, componentes y equipos de protección necesarios para la reparación]
Reparar la fuente de alimentación de tu televisor puede parecer una tarea complicada, pero con las herramientas adecuadas, un poco de paciencia y siguiendo esta guía paso a paso, ¡podrás hacerlo tú mismo! Recuerda que la seguridad es lo primero, así que si no te sientes seguro, no dudes en buscar la ayuda de un profesional. ¡Mucha suerte con la reparación!
